伸縮型鼓型齒式聯軸器具有少量軸線偏移補償性能,不能緩沖、減振。外形尺寸小,理論上傳遞轉矩大,需要潤滑、密封,但噪聲較大、價格貴,用于聯接水平兩同軸線軸系傳動。用于低速、重載工況條件下聯接水平兩同軸線,如冶金機械、重型機械等。
GSL長伸縮鼓形齒聯軸器適用于聯接兩個同軸線傳動軸系,回轉直徑φ200-φ760mm,傳動公稱轉矩31.5~1600KN·m,有負載時軸線折角≤1.5°,空載時軸線折角≤3° .
GSL伸縮型鼓形齒聯軸器標記:
GSL--□ □ × □ + S
GSL:伸縮型鼓形齒聯軸器
□ :裝配型式(正裝標記為“Z”反裝標記為“F”)
□ :聯軸器規格
□ :最小長度(用記需要的最小長度)]
S :伸縮量
示例:
例1:回轉直徑是285mm,最小長度1000mm,用于安裝使用的伸縮量為600mm的正裝聯軸器標記為:GSL-Z285×1000+600 JB/T10540-2005
例2:回轉直徑是285mm,最小長度1260mm,用于安裝使用的伸縮量為600mm的反裝聯軸器標記為:GSL-F285×1260+600 JB/T10540-2005

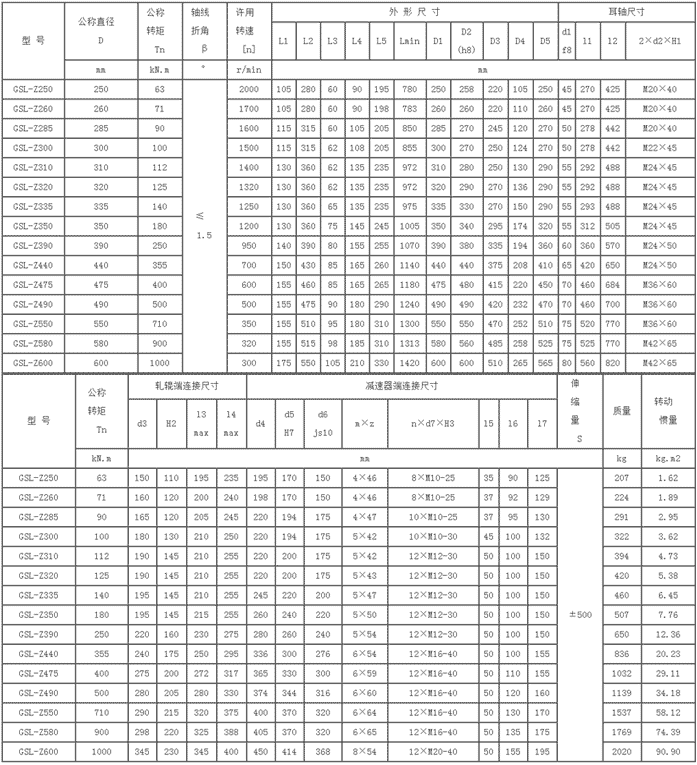

GSL-Z正裝長伸縮鼓形齒聯軸器的參數及主要尺寸:(JB/T 10540-2006)
GSL-Z正裝長伸縮鼓形齒聯軸器的參數及主要尺寸:(JB/T 10540-2006) mm
