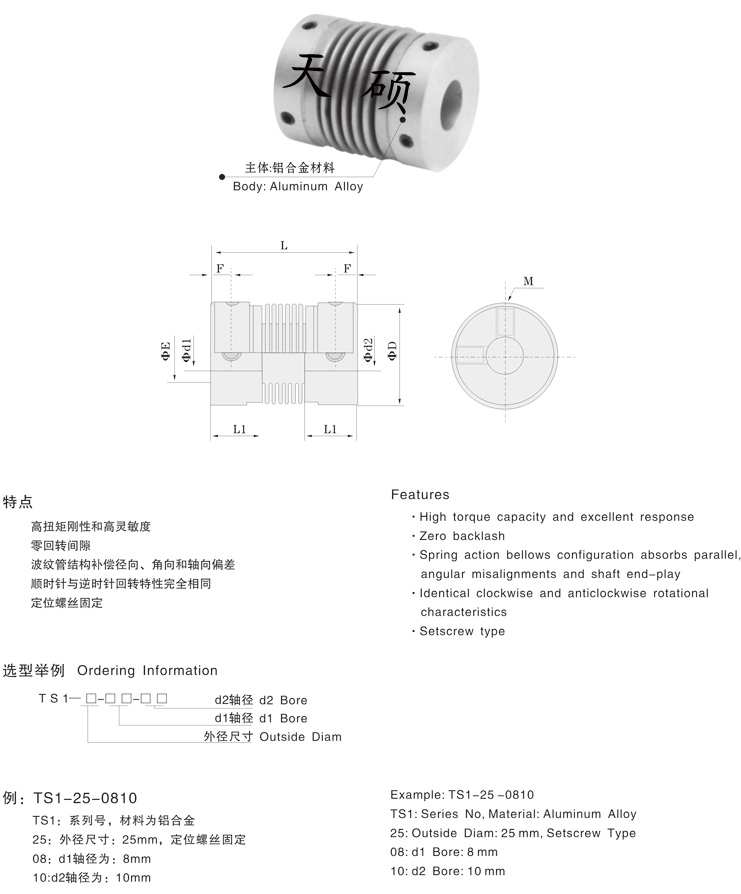

TS1型波紋管聯軸器產品介紹:
波紋管聯軸器是用外形呈波紋狀的薄壁管(波紋管)直接與兩半聯軸器焊接或粘接來傳遞運動的。這種聯軸器的結構簡單,外形尺寸小,加工安裝方便,傳動精度高,波紋管聯軸器主要用于要求結構緊湊,傳動精度較高的小功率精密機械和控制機構中。波紋管的材料為銅合金(如錫磷青銅QSn6.5-0.5 )和不銹鋼(Cr18Ni9Ti)。
波紋管聯軸器的特性
紋管聯軸器由兩個轂和一個薄壁金屬管組成,它們用或焊接或粘結的方式連接在一起。盡管很多其它的材料可用,但不銹鋼和鎳還是最常用的金屬管材料。鎳管是用電沉積法完成的。這種方法首先要機加工固體的芯棒,使其成波紋形,利用電鍍鎳在芯棒上,然后芯棒被化學溶解,從而得到鎳的波紋管。這種方法能控制波紋管壁厚的精度,并能得到比其他方法制作的波紋管更薄的壁厚。這種薄壁波紋管使聯軸器具有高敏感性和反應迅速,使它成為理想的用于極小且精密的儀器應用中。
波紋管聯軸器主要應用領域有:機床、數控銑床、包裝機械、木工機械、印刷機械、石材機械、紡織機械、金屬板材機械等。波紋管聯軸器采用高柔性不銹鋼,具有高扭矩剛性,軸向、徑向和角度錯位在平穩均勻中得到補償,使用脹緊方式,安裝空間小,裝卸方便。
波紋管聯軸器優勢
1.波紋管聯軸器無間隙,高靈敏度
2.波紋管聯軸器彈性高,更能很好的保護設備
3.波紋管聯軸器可吸收振動,同時補償徑向,角向和軸向偏差能力強
4.波紋管聯軸器抗油污,耐腐蝕性強
5.波紋管聯軸器扭向剛性,順時針與逆時針回轉特性完全相同
6.波紋管聯軸器常用于數控機床,分度盤等產業機械。
