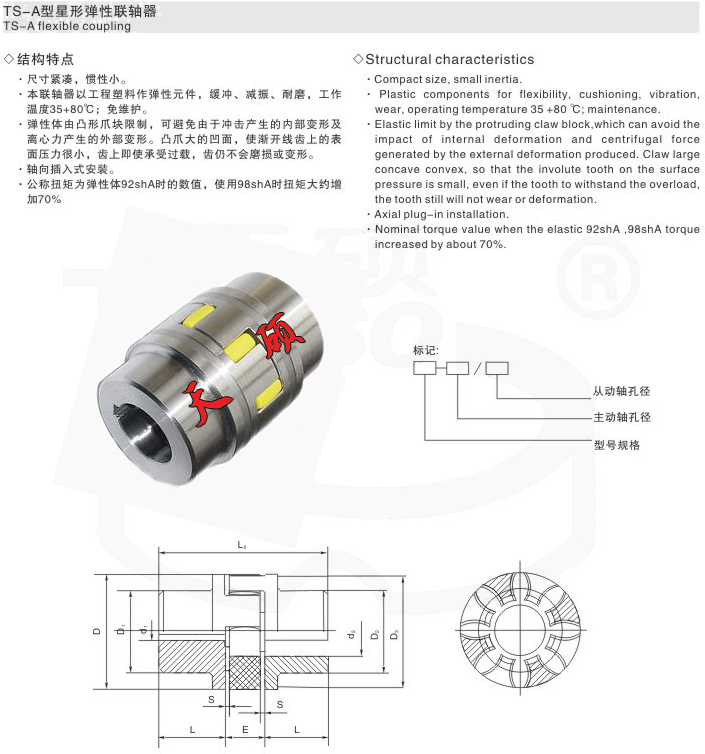

星形彈性聯軸器是利用星形彈性元件置于兩半聯軸器凸爪之間以實現現半聯軸器的彈性聯接，結構特點尺寸緊湊慣性小，以工程塑料作彈性元件，適用于聯接兩同軸線的傳動軸系，具有補償兩軸相對偏移、緩沖、減震、耐磨性能，不用潤滑，可以在有粉塵和水份的條件下工作，結構簡單，維修方便，但更換彈性元件時需移動一端半聯軸器和主機軸。適應場合普遍，傳遞轉矩20-35000.N.M,工作溫度-35-+80攝氏度并與德國ROTEX聯軸器互換。聚氨脂彈性體由凸形爪塊限制，可避免由于沖擊產生的內部變形及離心力產生的外部變形；凸爪大的凹面，使?jié)u開線齒上的表面壓力很小，齒上即使承受過載，齒仍不會磨損或變形。具有補償兩軸相對偏移、減振、緩沖、徑向尺寸小、承載能力較高、維護方便等特點，但更換彈性元件時兩半聯軸器需沿軸向移動。適用于聯接兩同軸線、起動頻繁、正反轉變化、中低速、中小功率傳動軸系、要求工作可靠性高的工作部位，不適用于重載及軸向尺寸受限制、更換彈性元件后兩軸線對中困難的部位。

星形彈性聯軸器(JB/T 10466-2004)

星形彈性聯軸器的適用范圍和性能特點

1.LX系列星形彈性聯軸器主要由兩個帶凸齒密切嚙合并承受徑向擠壓以傳遞扭矩，當兩軸線有相對偏移時，彈性元件發生相應的彈性變形，起到自動補償作用。

2.星形彈性聯軸器主要適用于起動頻繁、正反轉、中高速、中等扭矩和要求高可靠性的工作場合，例如：冶金、礦山、石油、化工、起重、運輸、輕工、紡織、水泵、風機等。工作環境溫度 -35℃～+80℃，傳遞公稱扭矩20～35000Nm，許用轉速1500～15300r/min。

3.與其它聯軸器相比，星形彈性聯軸器具有以下特點：

（1）工作穩定可靠，具有良好的減振、緩沖和電絕緣性能。

（2）結構簡單，徑向尺寸小，重量輕，轉動慣量小，適用于中高速場合。

（3）具有較大的軸向、徑向和角向補償能力。

（4）高強度聚氨酯彈性元件耐磨耐油，承載能力大，使用壽命長，安全可靠。

（5）聯軸器無需潤滑，維護工作量少，可連續長期運行。
